Шаговый двигатель 14HY Series 1.8
|
|
| Схема включения |
|
|

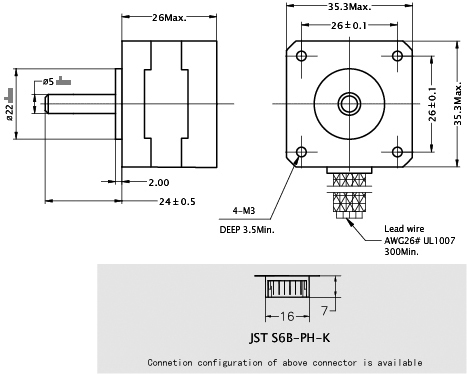

| Габаритные размеры |
|
|
|
|
| Спецификации |
| Характеристика | Значение |
|
Модель
|
14HY5401-03
|
|
Величина полного шага, град
|
1.8 |
|
Крутящий момент, кг*см
|
0.7 |
|
Количество фаз, шт.
|
4 |
|
Рабочий ток / фаза, А
|
0.75 |
|
Сопротивление / фаза, Ом
|
4.3 |
|
Индуктивность / фаза, мГн
|
4 |
|
Момент инерции ротора, г*см2
|
12 |
|
Масса, г
|
150 |
| Характеристика | Значение |
|
Модель
|
14HY5602
|
|
Величина полного шага, град
|
1.8 |
|
Крутящий момент, кг*см
|
0.8 |
|
Количество фаз, шт.
|
6 |
|
Рабочий ток / фаза, А
|
0.76 |
|
Сопротивление / фаза, Ом
|
10.5 |
|
Индуктивность / фаза, мГн
|
4.8 |
|
Момент инерции ротора, г*см2
|
12 |
|
Масса, г
|
150 |
|
