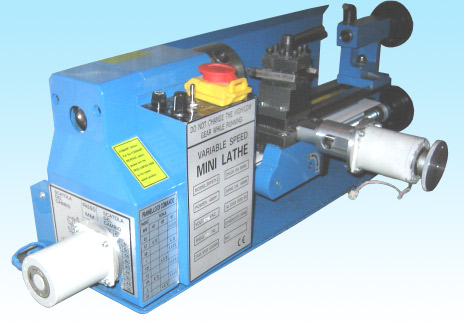

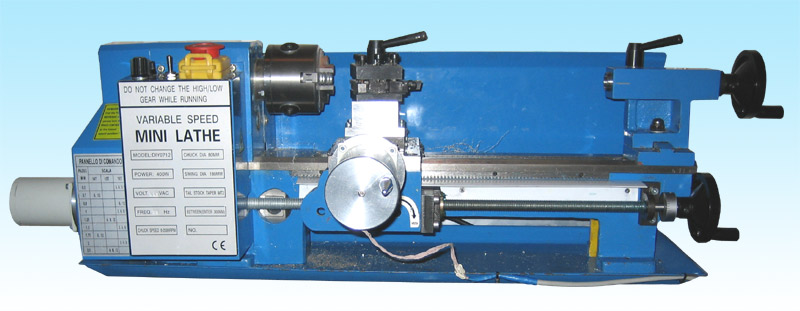

Токарный станок с ЧПУ модель DIY 0708 / 0712 / 0714
Особенности станка (модельный ряд DIY0708 / 0712 / 0714)
Направляющие и станина - одно целое - изготовлены из высокоуглеродистой стали. Жесткость станков создается благодаря
твердости и точности изготовления V-образных направляющих, термически обработанных и шлифованных;
Станки имеют коллекторный электродвигатель постоянного тока 220 В / 50 Гц с частотным регулятором, который
регулирует скорость шпинделя от 0 до 2500 об/мин.
Точность вращения шпинделя:
на краю конуса 0,01 мм;
на расстоянии 50 мм - 0,04 мм;
Все шестерни привода изготовлены из сверхтвердого пластика, что снижает вес станка и уровень шума при работе.
Технические характеристики
| Характеристика |
DIY0708 |
DIY0712 |
DIY0714 |
| Расстояние между центрами, мм | 200 | 300 | 350 |
| Диаметр обработки над станиной, мм | 180 |
| Диаметр обработки над суппортом, мм | 110 |
| Размер конусного отверстия шпинделя | No.3 |
| Размер конусного отверстия з.бабки | No.2 |
| Диаметр патрона, мм | 80 |
| Диаметр сквозного отверстия шпинделя, мм | 20 |
| Дискретность задания перемещения по координатам, мм Х | 0,01 |
| Дискретность задания перемещения по координатам, мм Z | 0,005 |
| Диапазон рабочих подач суппорта, мм/мин | 5-400 |
| Мощность электродвигателя, кВт | 0,4 | 0,4 | 0,5 |
| Пределы чисел оборота шпинделя, об/мин | 0 - 2500 |
| Вес, кг | 38 | 40 | 44 |
Принадлежности, поставляемые со станком
3-х кулачковый патрон;
Комплект обратных кулачков;
Комплект сменных шестерен;
Ключ гаечный двухсторонний;
Масленка;
Комплект шестигранных ключей;
Предохранитель;
Инструкция по эксплуатации;

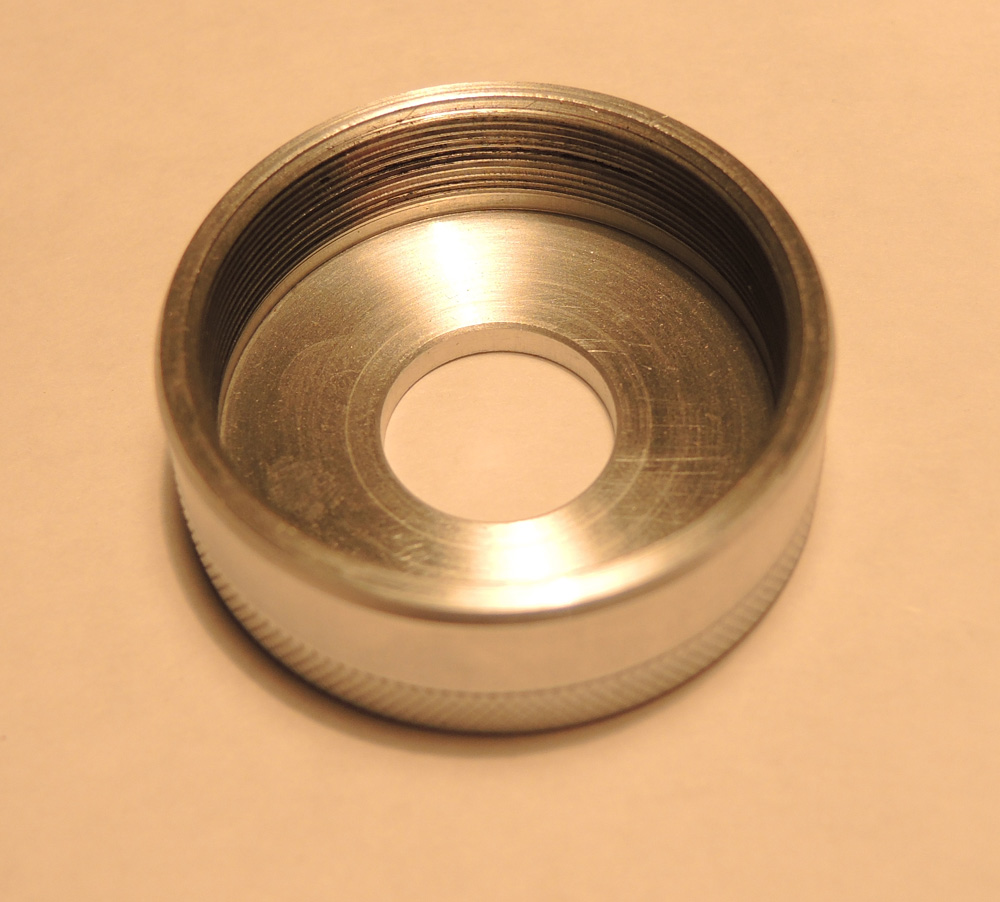

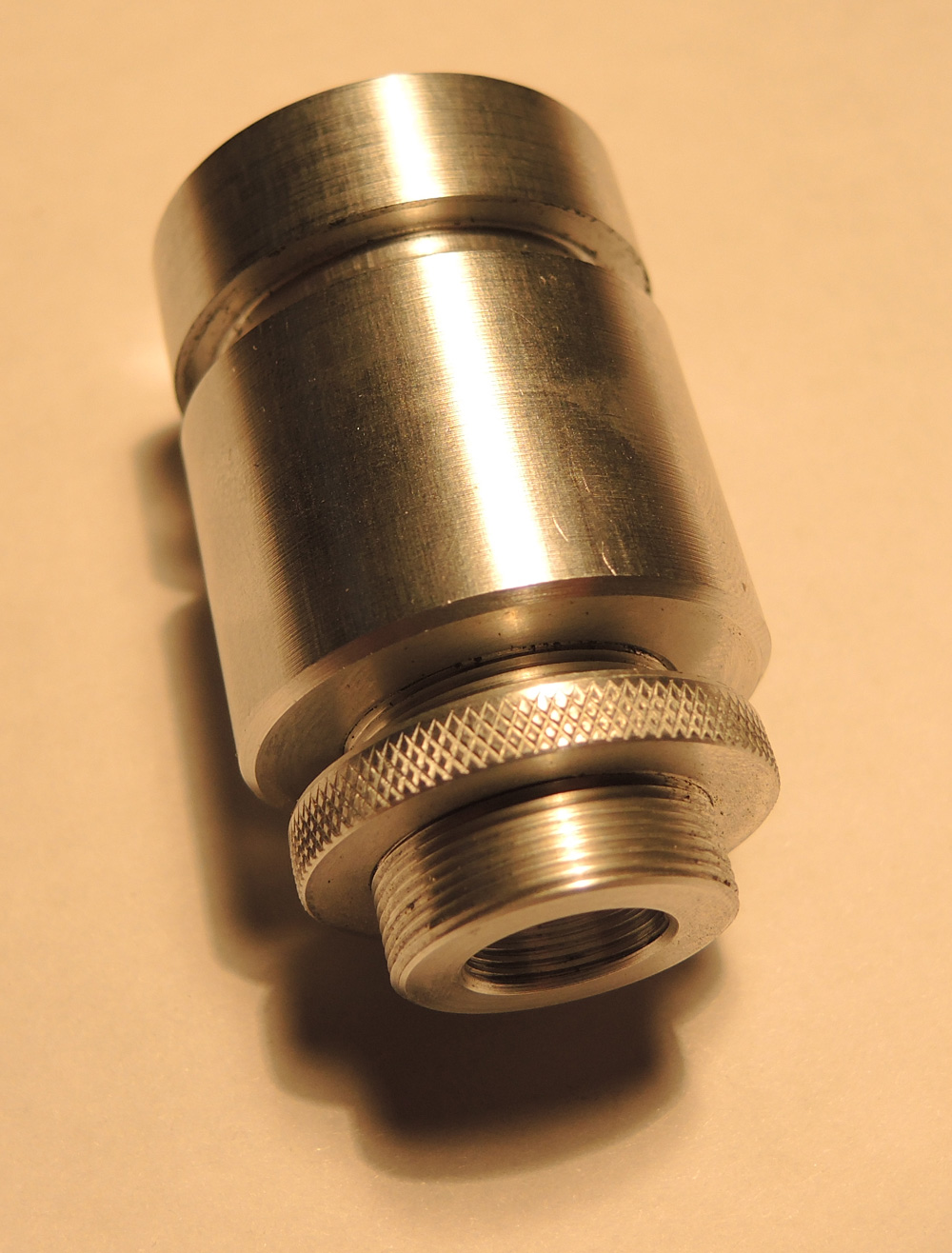

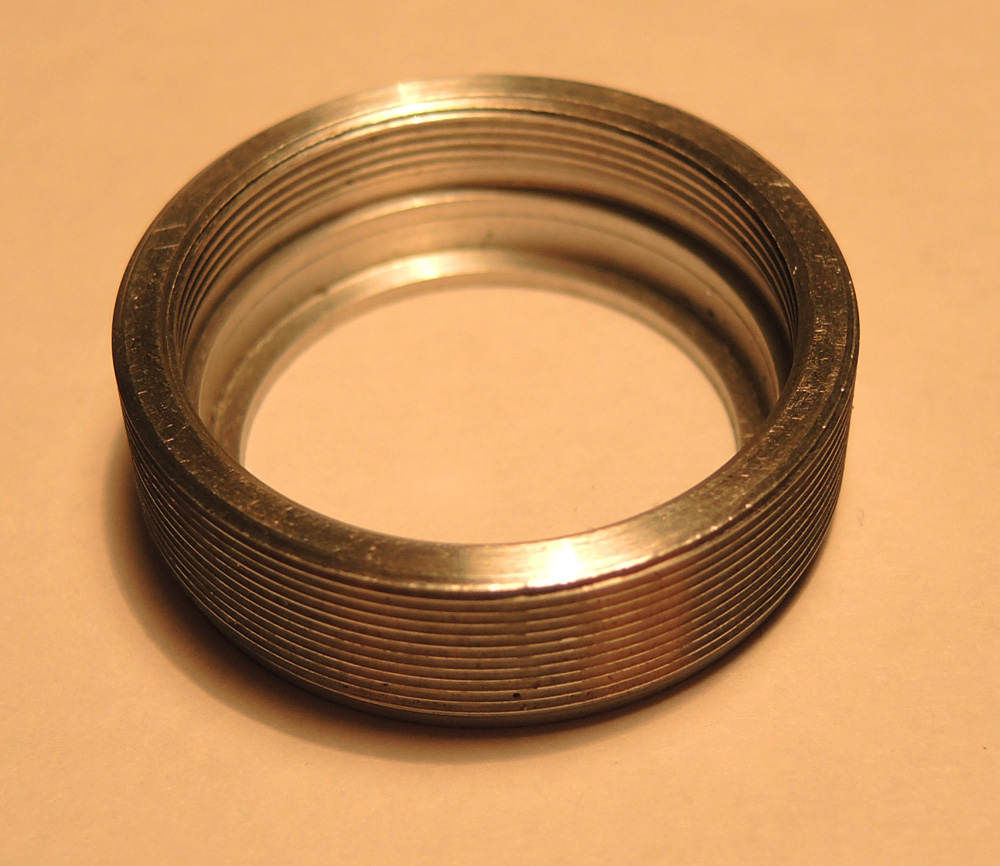

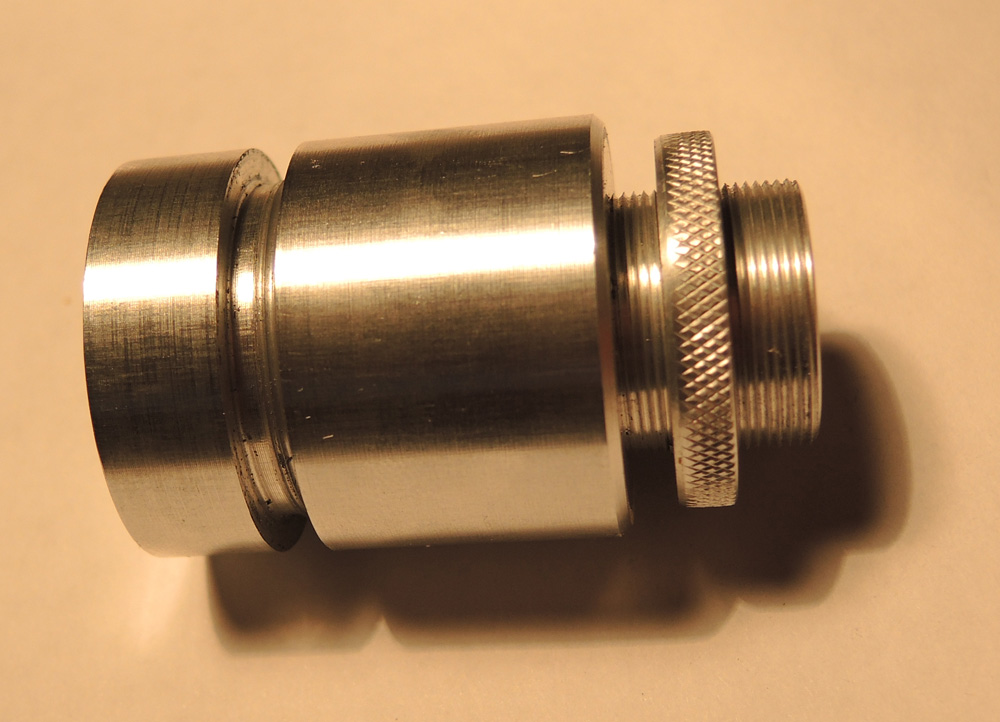

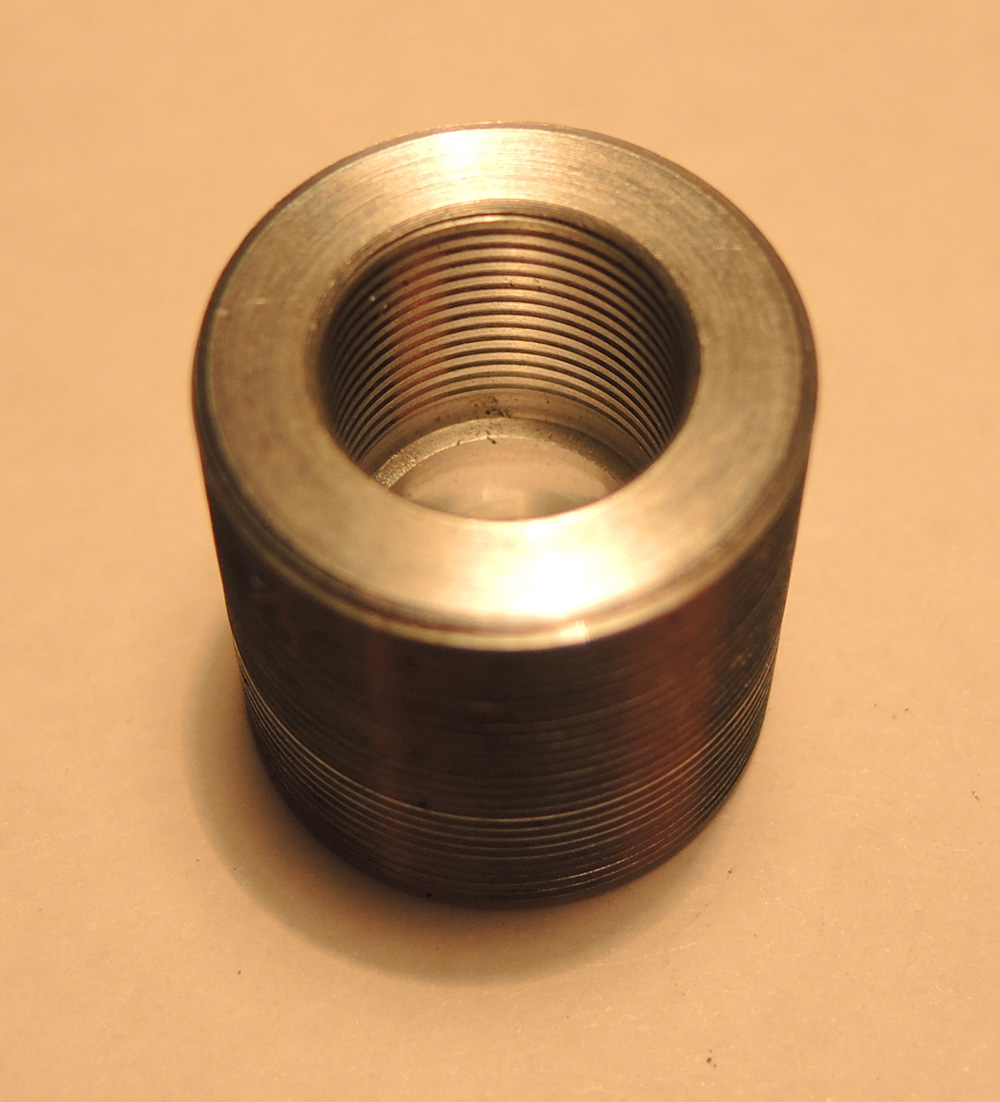

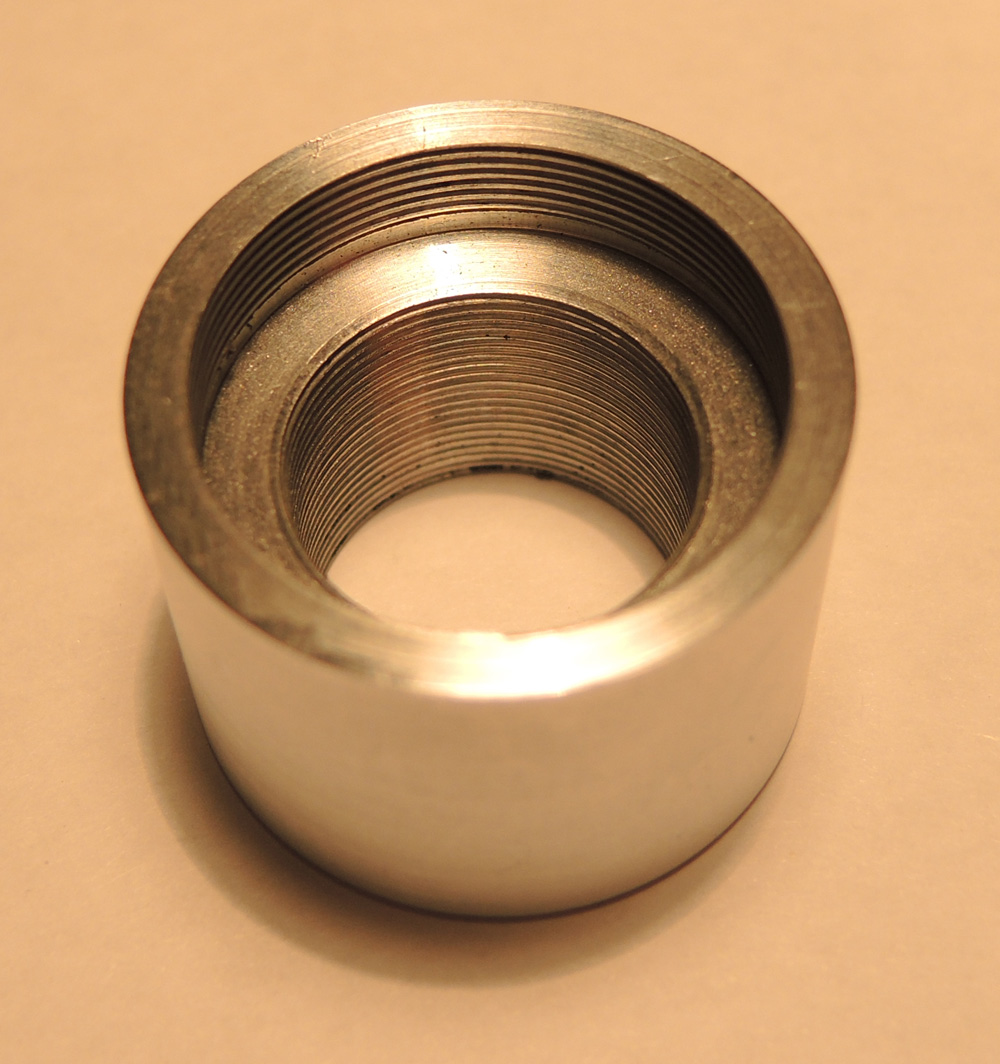

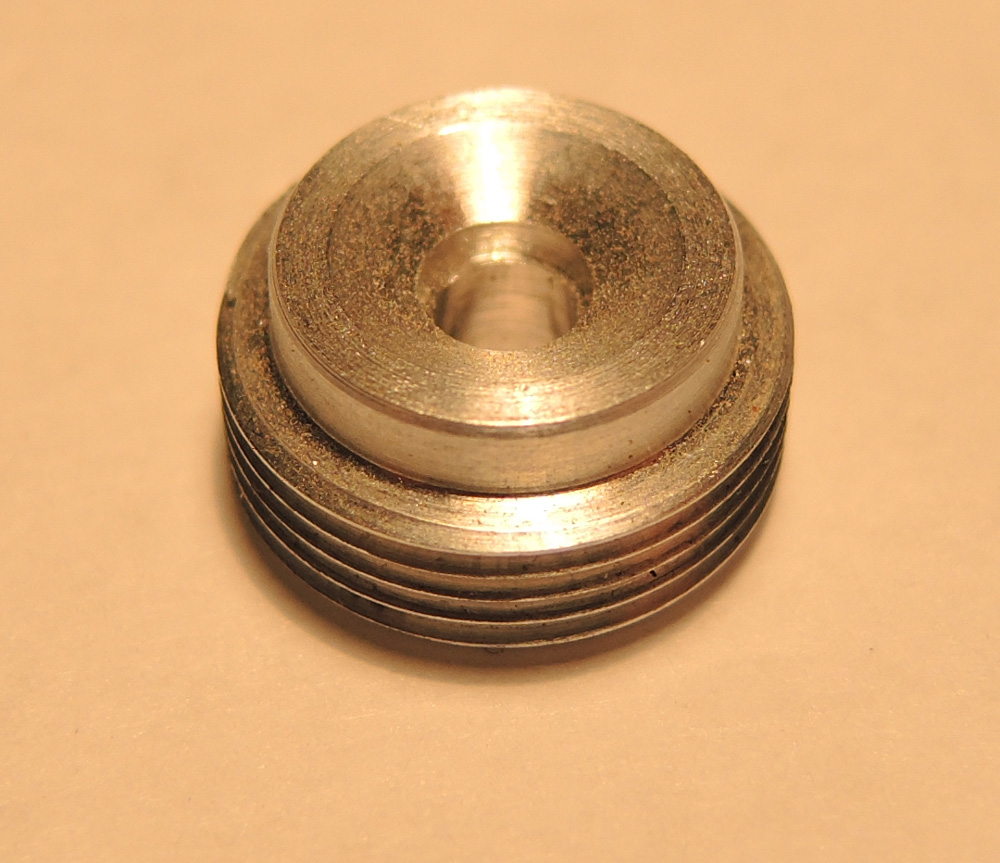

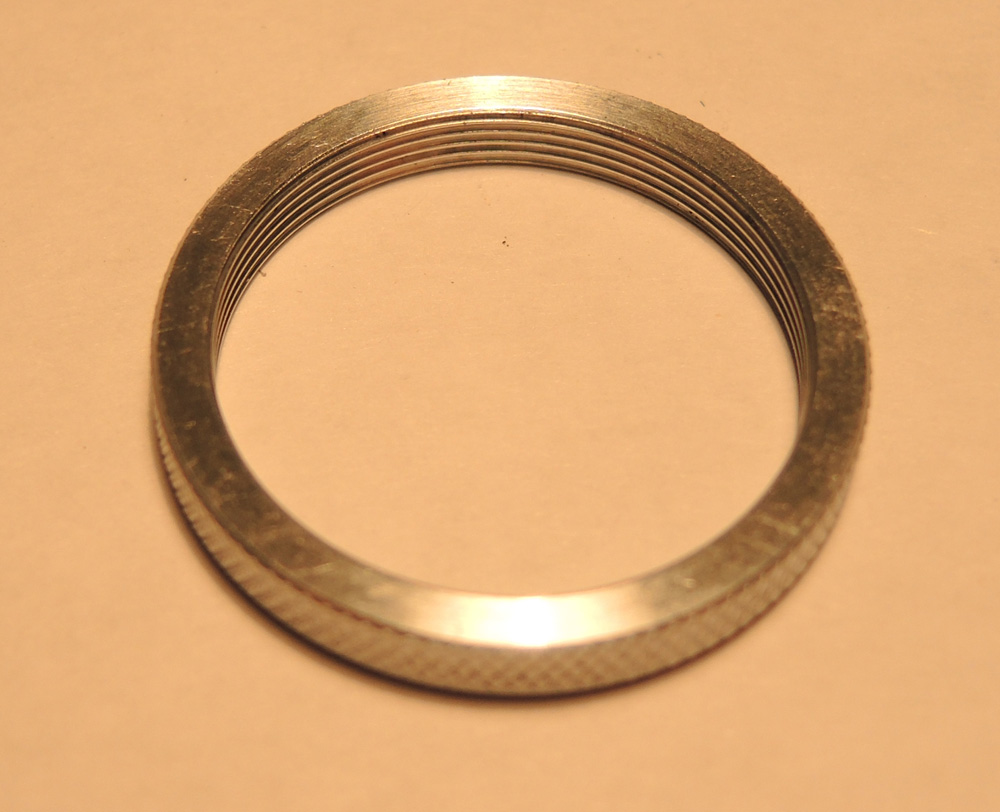

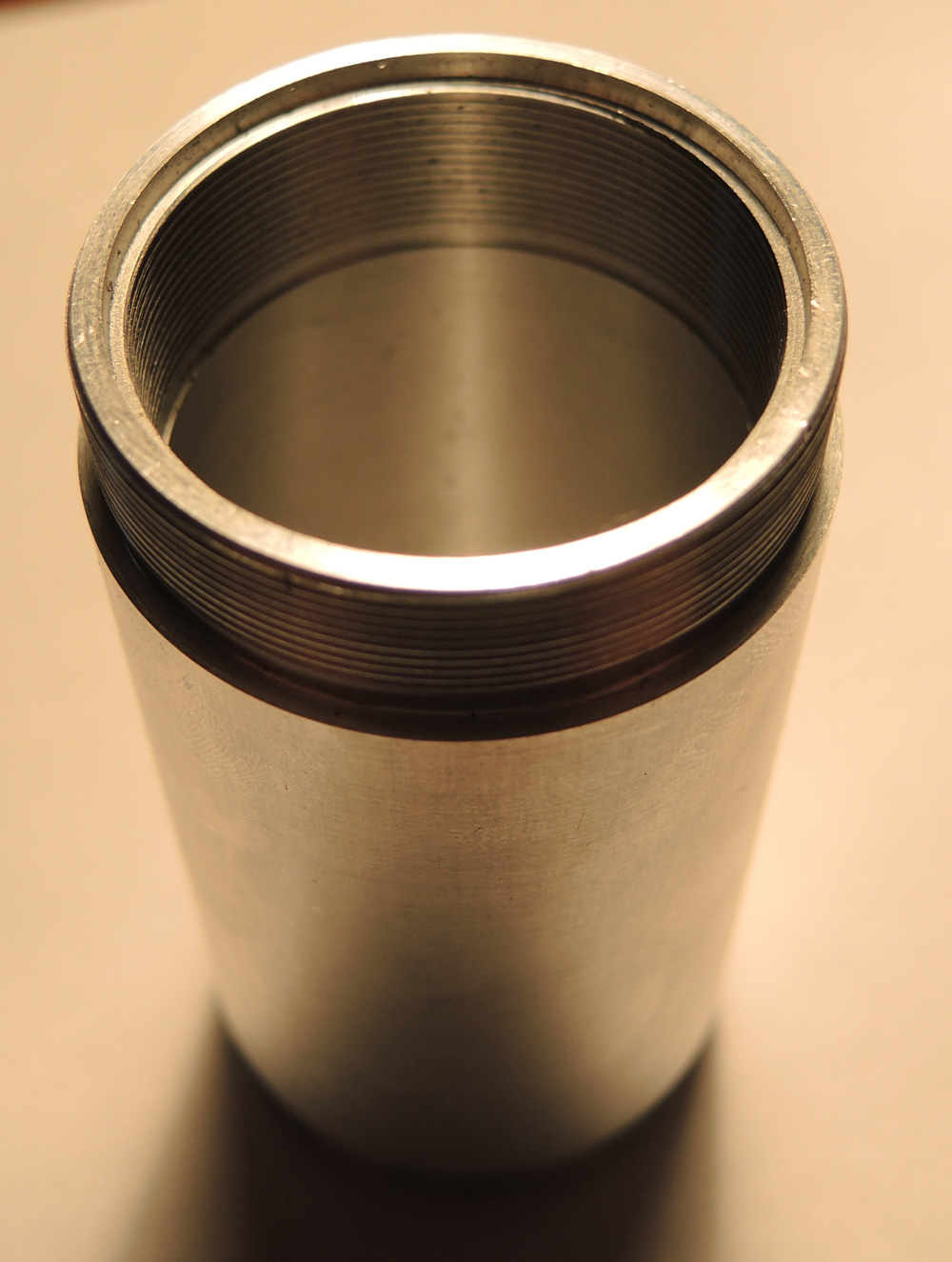

Пример детали изготовленной на станке
|
|
