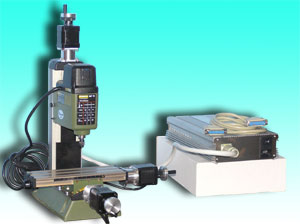

Микро-фрезерный станок MF 70 с ЧПУ
Микро-фрезерный станок MF 70 - идеальный станок для тонкого и высокоточного фрезерования металлов
(чугун, сталь, латунь, алюминий), пластиков или дерева. Высокая скорость вращения шпинделя от 5000 до 20000 об/мин,
(позволяет использовать фрезы самых малых диаметров) в сочетании с высокоточным координатным столом KT 70 дает
возможность проведения самых тонких работ.
Станок предназначен для эксплуатации в исследовательских и учебных лабораториях, в экспериментальных
производственных участках, небольшом цеху.
Станок может выполнять следующие операции:
сверление;
фрезерование;
развертывание;
растачивание (при использовании повотортного стола);
нарезание зубьев (при использовании делительной головки);
распиливание дисковой фрезой
Все вышеперечисленные операции можно производить при подключенном PC-совместимом компьютере через стандартные программы управления
CNC, например, Mach2, Mach3, KCam4 и др.
Конструкция станка обеспечивает повторяемость позиционирования координат в пределах 0,02 мм благодаря использованию катаных ходовых
винтов. Практическая точность станка - до 0,05 мм.
Ходовые винты выполнены из стали, ходовые гайки - из бронзы с системой компенсации зазоров в передаче винт-гайка. На каждую из
координат установлено по два концевых датчика. Имеется защита ходовых винтов от попадания стружки.
Базовый комплект включает в себя:
Фрезерную головку с опорной стойкой и устойчивым основанием;
Набор цанг 0,8-3,2 мм с зажимом;
Координатный стол KT 70 в комплекте;
Комплект зажимов с крепежом;
Крепежные винты для координатного стола КТ 70;
Вспомогательный инструмент;
Контроллер управления станок;
Программное обеспечение;
Инструкция по эксплуатации и технике безопасности.
Технические данные:
| Напряжение | 220-240 В, 50/60 Гц |
| Мощность | 100 Вт |
| Работа только в помещении | |
| Скорость вращения шпинделя | от 5000 до 20000 об/мин |
| Ход подачи | 70 мм |
| Регулировка по поперечной оси | 134 мм |
| Регулировка по продольной оси | 46 мм |
| Рабочий стол | 200x70 мм |
| Размеры Т-образных пазов | 12x6x5 мм |
| Размеры основания | 130x225 мм |
| Высота | 340 мм |
| Вес около | 7,0 кг |
| Уровень шума | 70 дБ (А) |
| Уровень вибрации | 2,5 м/сек2 |
|
 |
