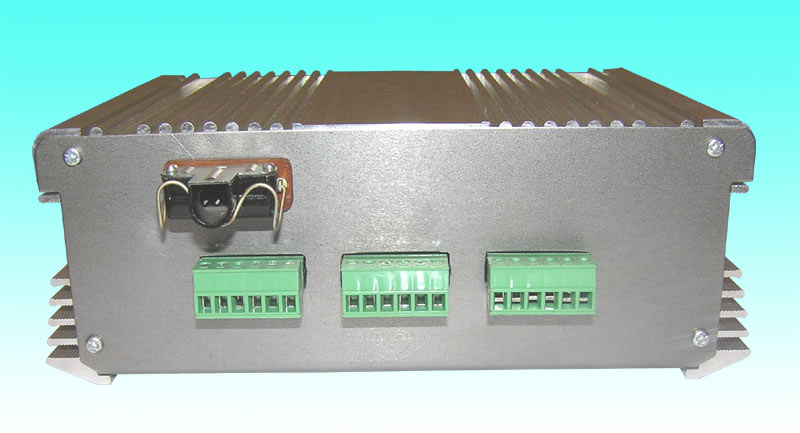

Контроллер шагового двигателя БУШ-3-25

Данный контроллер шагового двигателя изготовлен на основе микроконтроллера семейства ATMEGA, что позволяет подстроить его под любые двигатели и задачи. В данный момент он предназначен для управления станками с ЧПУ, но это не значит, что его нельзя применить для других целей и задач. Пользователь контроллером может спокойно, не обладая никакими знаниями, напиcать исполнительную программу в любом текстовом редакторе или нарисовать в графическом редакторе и загрузить или импортировать ее в программу управления контроллером. Контроллер предназначен для управления униполярными шаговым двигателем со средним током каждой обмотки до 3А и более по заказу клиента. Контроллер можно использовать с шаговыми двигателями типа ДШИ-1-1, ДШИ-2-1, ДШИ-3-1, ДШР-57 и другими аналогичными двигателями.

Основные технические характеристики контроллера:

• Независимое управления по 3-ем осям
• Напряжение питания от 8 до 30 В
• Ток на каждой обмотки до 3 А
• Использовать двигатели можно 5,6 и 8 выводные
• Интерфейс для подключения к IBM PC: LPT
• Внешний соединитель: РШ2НМ для двигателей и датчиков
• Корпус выполнен из алюминия, что позволяет достигнуть большой теплоотдачи при меньших габаритах 185 × 100 мм
• Диапазон рабочих температур: 0…+60°С
• Независимое одновременное управление тремя шаговыми двигателями, при подключении второго контроллера к LPT2 можно управлять 6-ю шаговыми двигателями при помощи программы Mach1, Mach2

• Гальванически изолированные входы
• Независимая работа по трем координатам или более зависит от применяемой программы.
• Ускорение/замедление: задается программно.
• Датчики крайних положений: включаются в программе управления на каждую ось отдельно.

Программы работающие с контроллером.

Управление контроллером осуществляется программами KCam4, Master5, Ninos, Mach1, Mach2, Mach3, JalaCNC, Turbocnc и другими аналогичными программами.
