Шпиндельная головка
Шпиндельная головка имеет редуктор классической конструкции. На
первичном валу расположены 3-и зубчатых колеса.
Мощность от первичного вала передается на вторичный вал, по которому перемещается тройной
блок шестерен.
Предусмотрено три варианта зацепления тройной шестерни и шестеренок первичного вала, которые
соответствуют 3-м скоростям работы электропривода.
Перемещение тройной шестерни относительно оси вращения первичного вала осуществляется с помощью
зубчатого поводка, соединенного через зубчатый вал с ручкой переключения скоростей. Эта ручка
расположена на внешней части корпуса электропривода.
Со вторичного вала мощность передается на гильзу посредством зацепления зубьев вторичного
вала и внутризубчатой шестеренки в виде чашки, закрепленной на шпинделе.
Шпиндель вращается в гильзе на подшипниках.
Инструмент крепится в шпинделе при помощи цанги, зажимаемой специальной резьбовой крышкой.
Предприятие-изготовитель сохраняет за собой право вносить изменения и дополнения в конструкцию
изделия, не ухудшающие его технические характеристики.

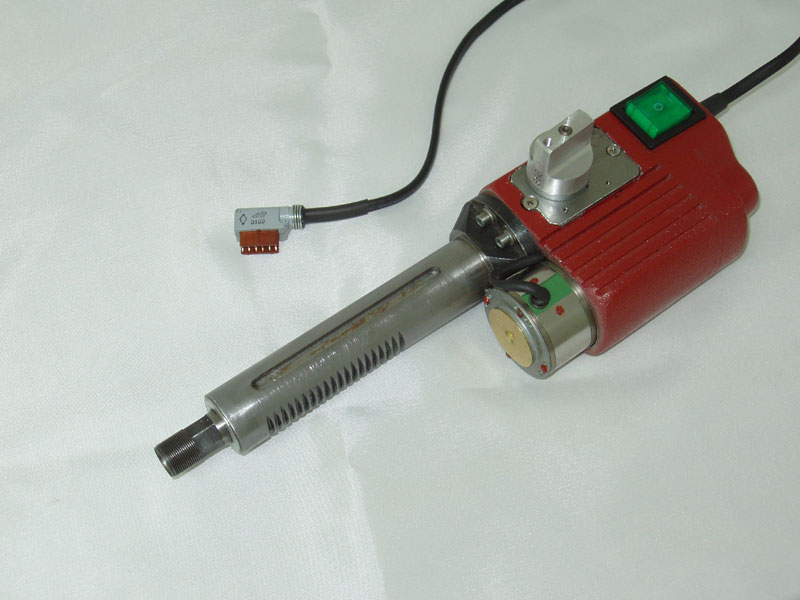

Шпиндельная головка / Вариант А
 увеличить изображение |
| Напряжение питания (В) | 30 |
| Максимальная потребляемая электрическая мощность (Вт.) | 100 |
| Тип установленного электродвигателя | ДПР-72-Н1-03 |
| Подшипники шпинделя | 2-а радиальных |
| Подшипники крутящихся валов | по 4 радиальных на вал |
| Максимальный вращающий момент (Кг См) | 8 |
| Min.частота вращения на 1-ой передаче (об/мин.)* | 54 |
| Nom.частота вращения на 1-ой передаче (об/мин.)* | 190 |
| Max.частота вращения на 1-ой передаче (об/мин.)* | 300 |
| Min.частота вращения на 2-ой передаче (об/мин.)* | 76 |
| Nom.частота вращения на 2-ой передаче (об/мин.)* | 260 |
| Max.частота вращения на 2-ой передаче (об/мин.)* | 400 |
| Min.частота вращения на 3-ей передаче (об/мин.)* | 190 |
| Nom.частота вращения на 3-ей передаче (об/мин.)* | 500 |
| Max.частота вращения на 3-ей передаче (об/мин.)* | 1050 |
| Максимальный диаметр хвостовика инструмента | 8мм. |
Используется только с блоком управления БУ-01 или БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.
Примечание:
*- При использовании штатного
блока управления БУ-01 или БУ-02.

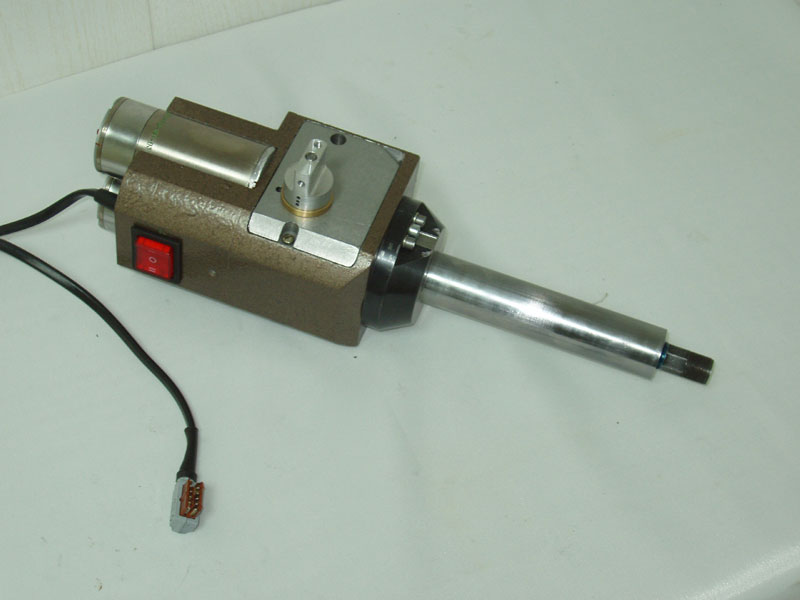

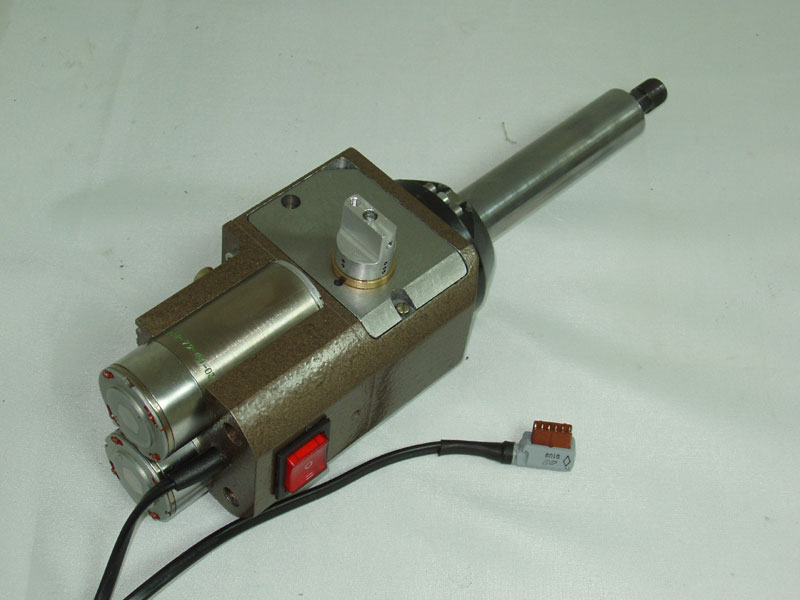

Шпиндельная головка / Вариант Б
 увеличить изображение |
 увеличить изображение |
| Напряжение питания (В) | 30 |
| Максимальная потребляемая электрическая мощность (Вт) | 160 |
| Тип установленного электродвигателя | ДП-40-40 |
| Подшипники шпинделя | 2-а радиально-упорных |
| Подшипники крутящихся валов | по 4 радиальных на вал |
| Максимальный вращающий момент (кг*см) | 20 |
| Min.частота вращения на 1-ой передаче (об/мин.)* | 70 |
| Nom.частота вращения на 1-ой передаче (об/мин.)* | 240 |
| Max.частота вращения на 1-ой передаче (об/мин.)* | 330 |
| Min.частота вращения на 2-ой передаче (об/мин.)* | 100 |
| Nom.частота вращения на 2-ой передаче (об/мин.)* | 280 |
| Max.частота вращения на 2-ой передаче (об/мин.)* | 510 |
| Min.частота вращения на 3-ей передаче (об/мин.)* | 220 |
| Nom.частота вращения на 3-ей передаче (об/мин.)* | 580 |
| Max.частота вращения на 3-ей передаче (об/мин.)* | 1200 |
| Максимальный диаметр хвостовика инструмента | 8мм. |
Используется только с блоком управления БУ-01 или БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.
Примечание:
*- При использовании штатного блока управления БУ-01 или БУ-02.

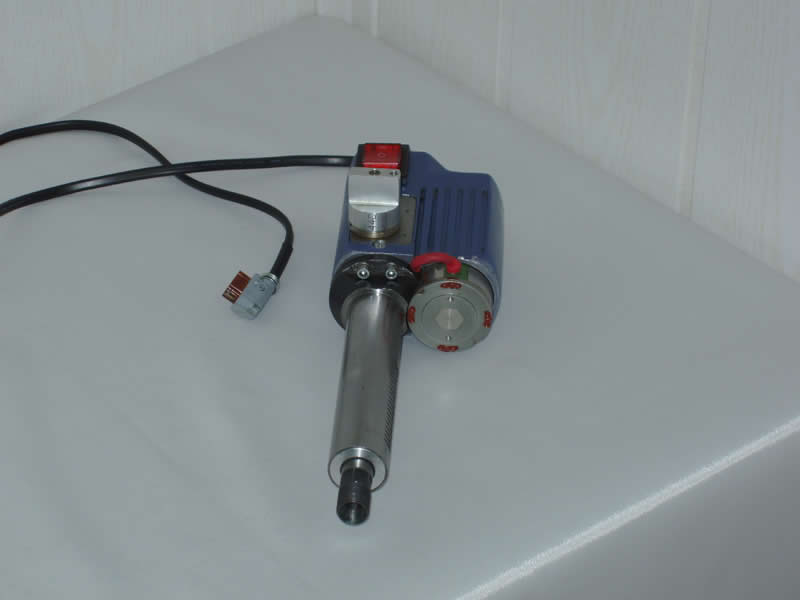

Шпиндельная головка / Вариант В
 увеличить изображение |
 увеличить изображение |
| Напряжение питания (В) | 30 |
| Максимальная потребляемая электрическая мощность (Вт) | 160 |
| Тип установленного электродвигателя | 2 штуки-ДПР-72-Н1-03 |
| Подшипники шпинделя | 4-е радиальных |
| Подшипники крутящихся валов | по 2 радиальных на вал |
| Максимальный вращающий момент (кг*см) | 25 |
| Min.частота вращения на 1-ой передаче (об/мин.)* | 40 |
| Nom.частота вращения на 1-ой передаче (об/мин.)* | 180 |
| Max.частота вращения на 1-ой передаче (об/мин.)* | 210 |
| Min.частота вращения на 2-ой передаче (об/мин.)* | 150 |
| Nom.частота вращения на 2-ой передаче (об/мин.)* | 600 |
| Max.частота вращения на 2-ой передаче (об/мин.)* | 900 |
| Min.частота вращения на 3-ей передаче (об/мин.)* | 400 |
| Nom.частота вращения на 3-ей передаче (об/мин.)* | 1800 |
| Max.частота вращения на 3-ей передаче (об/мин.)* | 2100 |
| Максимальный диаметр хвостовика инструмента | 8мм. |
Используется только с блоком управления БУ-01 или БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.
Примечание:
*- При использовании штатного блока управления БУ-01 или БУ-02.

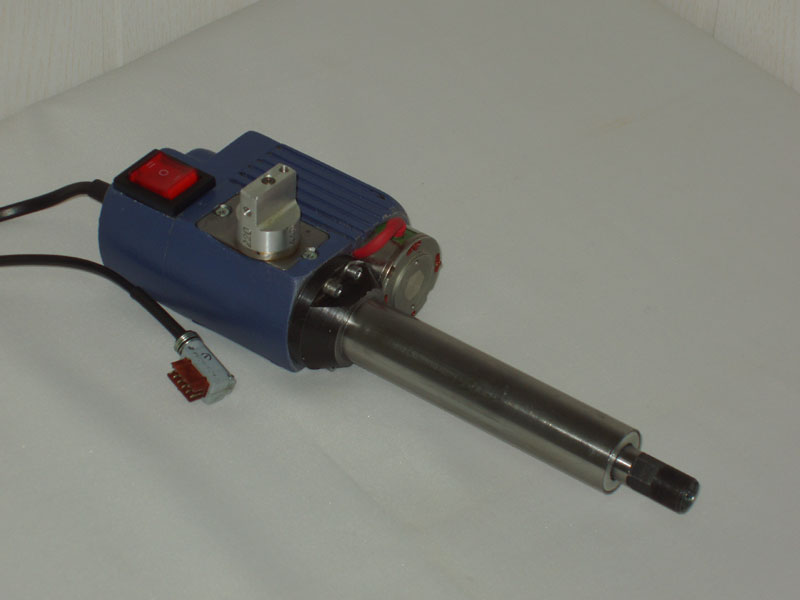

Шпиндельная головка / Вариант Г
 увеличить изображение |
 увеличить изображение |
| Напряжение питания (В) | 30 |
| Максимальная потребляемая электрическая мощность (Вт) | 320 |
| Тип установленного электродвигателя | 2 штуки-ДП-40-40 |
| Подшипники шпинделя | 4-е радиальных |
| Подшипники крутящихся валов | по 2 радиальных на вал |
| Максимальный вращающий момент (кг*см) | 62 |
| Min.частота вращения на 1-ой передаче (об/мин.)* | 35 |
| Nom.частота вращения на 1-ой передаче (об/мин.)* | 160 |
| Max.частота вращения на 1-ой передаче (об/мин.)* | 185 |
| Min.частота вращения на 2-ой передаче (об/мин.)* | 132 |
| Nom.частота вращения на 2-ой передаче (об/мин.)* | 530 |
| Max.частота вращения на 2-ой передаче (об/мин.)* | 800 |
| Min.частота вращения на 3-ей передаче (об/мин.)* | 350 |
| Nom.частота вращения на 3-ей передаче (об/мин.)* | 1600 |
| Max.частота вращения на 3-ей передаче (об/мин.)* | 1850 |
| Максимальный диаметр хвостовика инструмента | 8мм. |
Используется только с блоком управления БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.
Примечание:
*- При использовании штатного блока управления БУ-02.

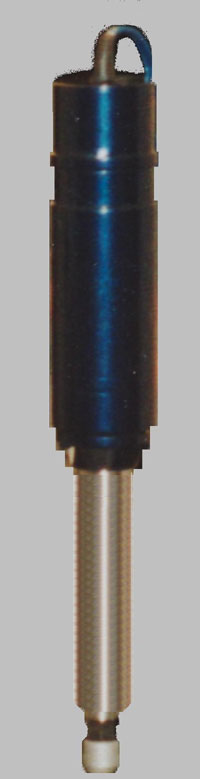

Шпиндельная головка / Вариант Д
 увеличить изображение |
| Напряжение питания (В) | 30 |
| Максимальная потребляемая электрическая мощность (Вт) | 160 |
| Тип установленного электродвигателя | ДП-50-40 или ДП 40-40 |
| Подшипники шпинделя | 4-е радиальных |
| Максимальный крутящий момент (кг*см) | 1 |
| Min.частота вращения (об/мин)* | 1000 |
| Max.частота вращения (об/мин)** | 6000-9000 |
| Максимальный диаметр хвостовика инструмента | 8мм. |
Используется только с блоком управления БУ-01 или БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.
Примечание:
*- При использовании штатного блока управления БУ-01 или БУ-02.
**-6000-При установленном двигателе ДП40-40, 9000-при двигателе ДП-50-40.
Шпиндельная головка / Вариант Е
увеличить изображение |
увеличить изображение |
| Напряжение питания (В) | 30 |
| Максимальная потребляемая электрическая мощность (Вт) | 160 |
| Тип установленного электродвигателя | 2штуки-ДПР-72-Н1-03 |
| Подшипники шпинделя | 2-а радиально-упорных и 1 радиальный |
| Подшипники крутящихся валов | по 2 радиальных на вал |
| Максимальный вращающий момент (кг*см) | 25 |
| Min.частота вращения на 1-ой передаче (об/мин.)* | 40 |
| Nom.частота вращения на 1-ой передаче (об/мин.)* | 180 |
| Max.частота вращения на 1-ой передаче (об/мин.)* | 210 |
| Min.частота вращения на 2-ой передаче (об/мин.)* | 150 |
| Nom.частота вращения на 2-ой передаче (об/мин.)* | 600 |
| Max.частота вращения на 2-ой передаче (об/мин.)* | 900 |
| Min.частота вращения на 3-ей передаче (об/мин.)* | 400 |
| Nom.частота вращения на 3-ей передаче (об/мин.)* | 1800 |
| Max.частота вращения на 3-ей передаче (об/мин.)* | 2100 |
| Максимальный диаметр хвостовика инструмента | 10мм. |
Используется только с блоком управления БУ-01 или БУ-02 для станка МШ-2.2 Выключатель питания совмещен с переключателем направления вращения.
Примечание:
*- При использовании штатного блока управления БУ-01 или БУ-02.
