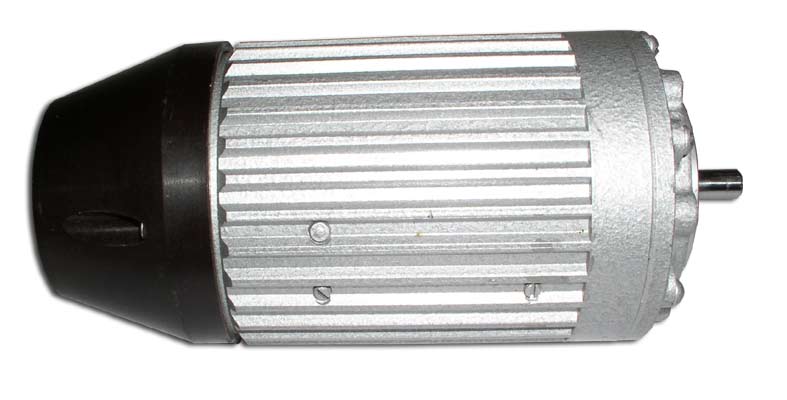

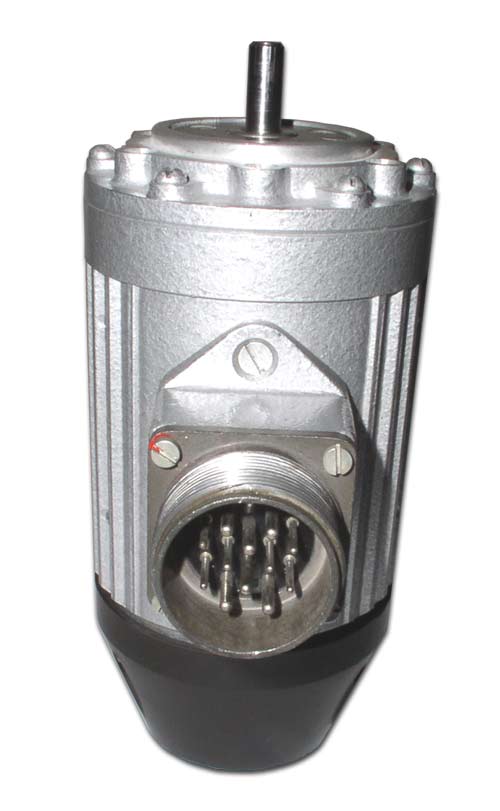

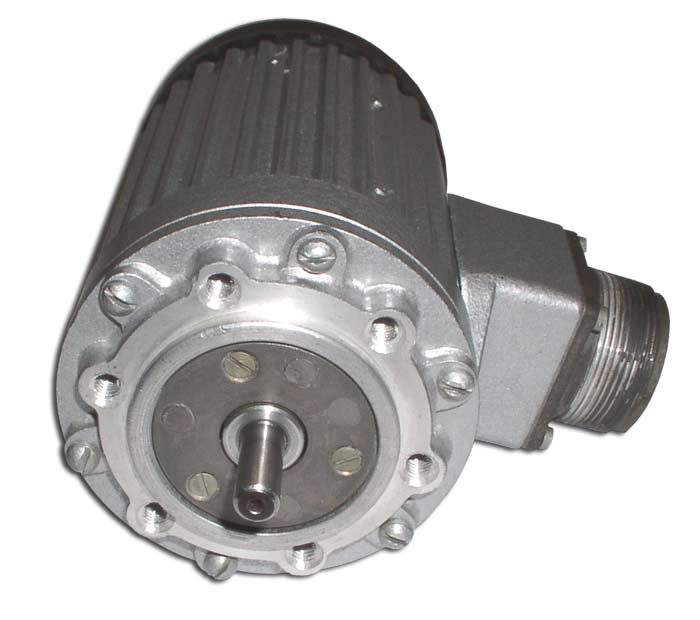

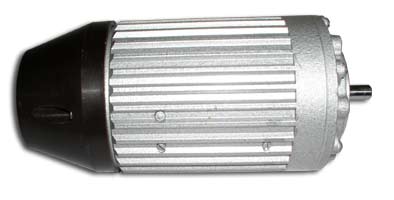

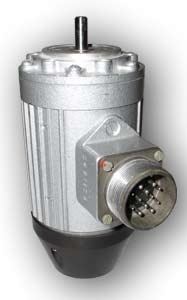

Шаговый двигатель ШД-5Д1МУ3 (ДШР-80)
Шаговый двигатель ШД-5Д1МУ3 (ШД-5) предназначен для обработки дискретных угловых перемещений.
Основные технические характеристики:
Шаговые двигатели ШД-5 предназначены для преобразования электрических импульсов в дискретные угловые перемещения высокой точности. Условия эксплуатации: температура окружающей среды -45°С - +40°С, относительная влажность до 80% при температуре +15°С
Примечание:
В настоящее время на рынке практически отсутствуют современные системы управления для этого типа двигателей, несмотря на их широкое распространение в отечественых станках.
| Напряжение питания постоянного тока при резистивной форсировке, В | 48 (+4,8/-7,2) |
| Ток в цепи фазовой обмотки в режиме фиксированной стоянки при напряжении питания 48 В, при трёх включенных фазах, А | 3 (±0,1) | Единичный шаг, градус, | 1,5 |
| Статическая погрешность отработки шага, мин. | ± 27 |
| Номинальный вращающий момент нагрузки, Н*м | 0,100 |
| Номинальный момент инерции нагрузки, кг*м2 | 4*10-6 |
| Максимальная приемистость при номинальном напряжении питания, шаг/с, не менее | 2800 |
| Максимальный статический момент при питании двух фазовых обмоток током 3 (±0,1) А каждой фазы, Н*м, не менее | 0,400 |
| Максимальная частота отработки шагов в номинальном режиме, шаг/с | |
- при резистивной форсировке: | 8000 |
- при импульсной форсировке: | 16000 |
| Число фаз | 6 |
| Режим работы | Продолжительный |
| Номинальное напряжение питания | 48 В |
| Номинальный режим работы | S1 |
| Степень защиты | JP44 |
| Форма исполнения | JM4091 |
| Класс изоляции | F |
| Вращающий момент, Нм при моменте инерции нагрузки 2х10-6 кгм2, при частоте управляющих импульсов | |
- 400 | 0,35 |
- 800 | 0,4 |
- 1000 | 0,45 |
- 1500 | 0,48 |
- 2000 | 0,50 |
- 4000 | 0,29 |
- 6000 | 0,20 |
- 8000÷16000 | 0,10 |
| Максимальная частота, шаг/с | |
- при резисторной форсировке | 8000 |
- при электронной форсировке | 16000 |
| Масса, кг | 2,2 |
